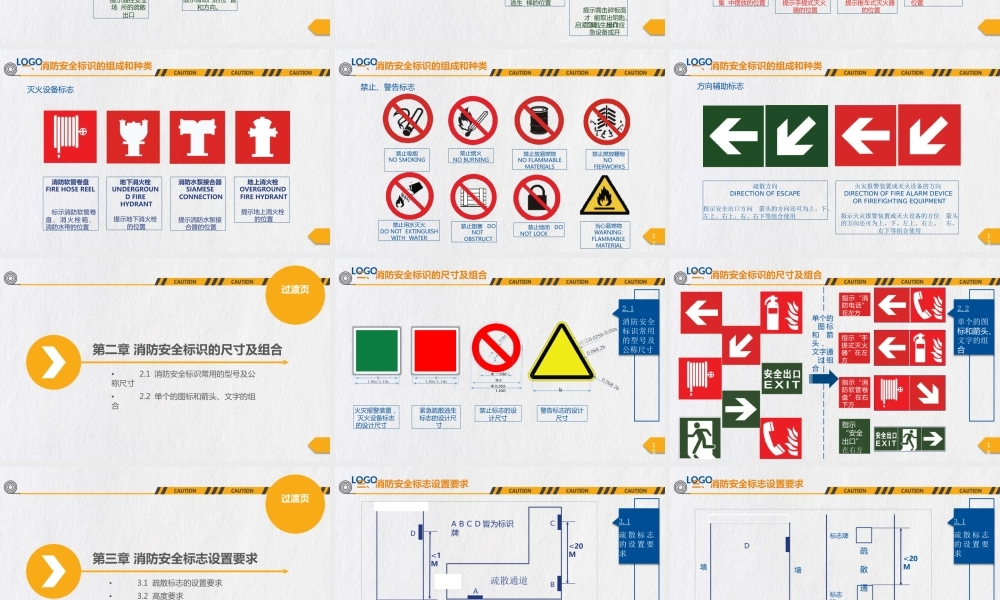

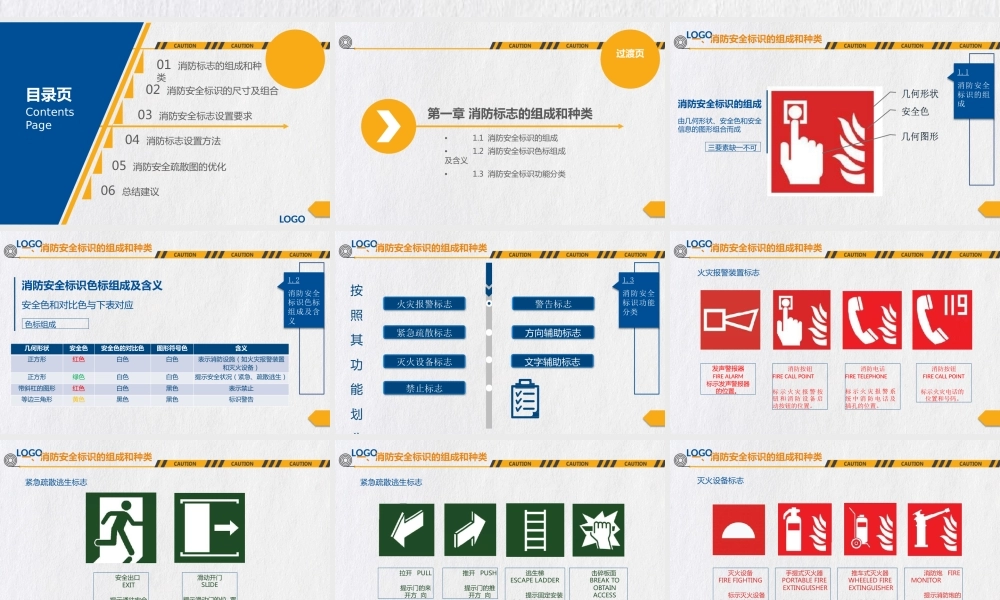

消防安全标志培训目录页Contents Page01 消防标志的组成和种类02 消防安全标识的尺寸及组合03 消防安全标志设置要求04 消防标志设置方法 05 消防安全疏散图的优化06 总结建议LOGO过渡页第一章 消防标志的组成和种类•1.1 消防安全标识的组成•1.2 消防安全标识色标组成及含义•1.3 消防安全标识功能分类LOGO三要素缺一不可消防安全标识的组成由几何形状、安全色和安全信息的图形组合而成一、消防安全标识的组成和种类1.1消防安全 标识的组 成LOGO色标组成消防安全标识色标组成及含义安全色和对比色与下表对应几何形状安全色安全色的对比色图形符号色含义正方形红色白色白色表示消防设施（如火灾报警装置和灭火设备）正方形绿色白色白色提示安全状况（紧急、疏散逃生）带斜杠的图形红色白色黑色表示禁止等边三角形黄色黑色黑色标识警告一、消防安全标识的组成和种类1.2消防安全 标识色标 组成及含 义LOGO按 照 其 功 能 划 分警告标志灭火设备标志禁止标志方向辅助标志文字辅助标志火灾报警标志紧急疏散标志一、消防安全标识的组成和种类1.3消防安全 标识功能 分类LOGO发声警报器FIRE ALARM标示发声警报器的位置。消防按钮FIRE CALL POINT标 示 火 灾 报 警 按 钮 和 消 防 设 备 启 动按钮的位置。消防电话FIRE TELEPHONE标 示 火 灾 报 警 系 统 中 消 防 电 话 及 插孔的位置。消防按钮FIRE CALL POINT标示火灾电话的 位置和号码。火灾报警装置标志一、消防安全标识的组成和种类LOGO一、消防安全标识的组成和种类安全出口 EXIT提示通往安全场 所的疏散出口滑动开门SLIDE提示滑动门的位 置和方向。紧急疏散逃生标志LOGO拉开 PULL提示门的来开方 向推开 PUSH提示门的推开方 向启紧急逃生出口击碎板面 BREAK TOOBTAIN ACCESS提示需击碎板面才 能取出钥匙、工具， 操作应急设备或开逃生梯 ESCAPE LADDER提示固定安装逃生 梯的位置一、消防安全标识的组成和种类紧急疏散逃生标志LOGO灭火设备 FIRE FIGHTING标示灭火设备集 中摆放的位置灭火设备标志手提式灭火器 PORTABLE FIRE EXTINGUISHER提示手提式灭火 器的位置消防炮 FIRE MONITOR提示消防炮的位置推车式灭火器 WHEELED FIRE EXTINGUISHER提示推车式灭火器 的位置一、消防安全标识的组成和种类LOGO一、消防安全标识的组成和种类消防软管卷盘 FIRE HOSE REEL标示消防软管卷 盘 、 消 火 栓 箱 、 消防水带的位置地下消火栓 UNDERGROUN D FIRE HYDRANT提示地下消火栓 的位置消防水泵接合器 SIAMESE CONNECTION提示消防水泵接 合器的位置地上消火栓 OVERGROUND FIRE HYDRANT提示地上消火栓 的位置灭火设备标志12LOGO一、消防安全标识的组成和种类禁止吸烟 NO SMOKING禁止、警告标志禁止烟火 NO BURNING禁止燃放鞭炮 NO FIERWORKS禁止放易燃物NO FLAMMABLEMATERIALS禁止用水灭火DO NOT EXTINGUISH WITH WATER禁止阻塞 DO NOT OBSTRUCT当心易燃物 WARNING: FLAMMABLE MATERIAL禁止锁闭 DO NOT LOCKLOGO一、消防安全标识的组成和种类疏散方向DIRECTION OF ESCAPE指示安全出口方向 箭头的方向还可为上、下、左上、右上、右、右下等组合使用方向辅助标志火灾报警装置或灭火设备的方向 DIRECTION OF FIRE ALARM DEVICE OR FIREFIGHTING EQUIPMENT指示火灾报警装置或灭火设备的方位 箭头的方向还可为上、下、左上、右上、 右、右下等组合使用13过渡页第二章 消防安全标识的尺寸及组合•2.1 消防安全标识常用的型号及公称尺寸•2.2 单个的图标和箭头、文字的组合LOGO二、消防安全标识的尺寸及组合火灾报警装置， 灭火设备标志 的设计尺寸紧急疏散逃生 标志的设计尺 寸禁止标志的设 计尺寸警告标志的设计 尺寸2.1消防安全 标识常用 的型号及 公称尺寸ba 1.05a~1.10aa 1.05a~1.10aΦ （ 0.8d ） Φ dΦ (1.05d-1.10d)1516LOGO单个的 图 标和 箭头 、 文字通 过 组合指示“消 防电话” 在左方指示“手 提式灭火 器”在左 方指示“消 防软管卷 盘”在右 ...
